JH-1N-ATE 智能型電機出廠測試系統

     一、系統簡介

電機出廠測試系統采用工控計算機和DSP數字處理單元，集工頻耐壓、絕緣電阻、直流電阻、匝間測試、堵轉測試、空載測試于一體。具有測試速度快、準確度高、使用方便、可靠性好等優點。是電機出廠時的綜合測試設備。所有測試數據均可保存、查詢和打印。

        電機出廠測試系統主要特點：

        1、測試項目：工頻耐壓、絕緣電阻、直流電阻、空載測試。

        2、工頻耐壓：測量定子繞組與外殼之間的耐壓漏電流。

        3、絕緣電阻：測量定子繞組與外殼之間的絕緣電阻。

        4、直流電阻：測量定子繞組的電阻值。

        5、匝間試驗：測量定子繞組匝間絕緣性能。

        6、空載測試：測量電機在空載情況下的電壓、電流、功率、功率因數和頻率。

        7、電源：AC220V±10%，50Hz±2Hz（系統工作電源）

        8、使用環境：工作溫度0~40℃

        9、工作濕度≤90%

        10. 一次連接所有測試，完成所有測試。

        三、組成

        1. 一臺電腦

        2. 一臺電腦軟件

            界面柔和，可操作性強，所有測量數據均可保存，并且可以對數據進行分析生成統計報表等優點。

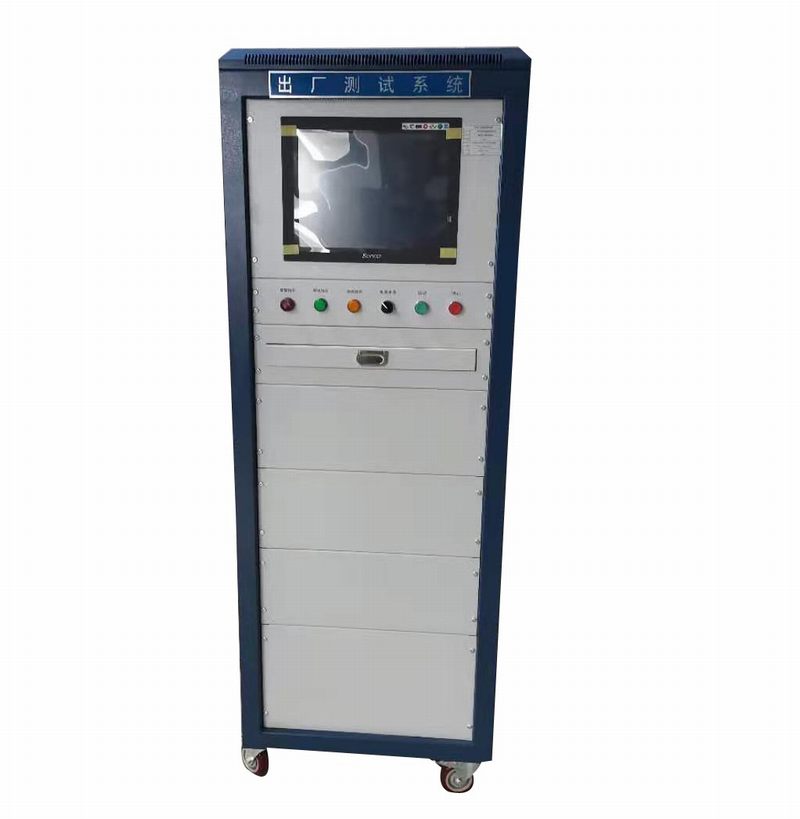

        3、測試柜一臺（包括：工頻耐壓測試單元、絕緣電阻測試表元、匝間測試單元、直流電阻測試單元和空載堵轉測試單元）

        4、工控機：

   四、電機出廠測試系統優勢

    ●滿足電機出廠試驗的所有檢測項目，自動化精度高，速度快，大大提高生產效率；
    ●匝間絕緣采用計算機化測試方式，標準曲線，一次輸入，長期保存；
    ● 用起動法測試堵轉電流、功率；
    ●雙工位治具，提高測試效率；
    ●人性化界面，操作方便，具有報警、存貯、統計分析、打印功能；技術指標.
